Centrum handlowe Loop5 jest jednym z najciekawszych obiektów architektonicznych, zlokalizowanych w okolicach Frankfurtu. Jego elegancka i jednocześnie lekka fasada, pełna łagodnych i opływowych krzywizn, zwieńczona jest szklano-stalową konstrukcją, dodatkowo podkreślającą otwarty charakter centrum. Jednak Loop5 zasługuje na uwagę nie tylko ze względu na swój pełen uroku wygląd – zastosowane w nim systemy oddymiania firmy D+H pozwalają zapewnić komfort i bezpieczeństwo na najwyższym poziomie.

Budowę znajdującego się w Weiterstadt centrum handlowego Loop5 zakończono w październiku 2009 roku. Dlatego zarówno jego wygląd, jak i zastosowane rozwiązania technologiczne są bardzo nowoczesne. W łagodnych, aerodynamicznych kształtach obiektu widać wyraźną inspirację lotnictwem, co niewątpliwie ma związek ze znajdującym się w niedalekim sąsiedztwie portem lotniczym we Frankfurcie. Jednak nie tylko zewnętrzny kształt budynku nawiązuje do wolności związanej z lataniem – wnętrze bowiem zostało zaprojektowane w taki sposób, by tworzyć luźną i otwartą atmosferę. Efekt ten jest spotęgowany przez filigranową, stalowo-szklaną konstrukcję dachu, która dodatkowo zwiększa optycznie wnętrze i daje efekt nieskrępowanej niczym przestrzeni.
Dach, o wymiarach 70 x 25 metrów stanowi rozwinięcie klasycznej, siodłowej konstrukcji, tworząc nachylone części boczne, wyglądem przypominające skrzydła. Dodatkowo część pasażu jest oświetlona naturalnym światłem słonecznym, co jest zasługą jasnego, szklanego świetlika w kształcie beczki o powierzchni prawie 1000 metrów kwadratowych. Jednak oprócz efektu wizualnego, konstrukcje te mają jeszcze inną funkcję, a mianowicie stoją na straży bezpieczeństwa i komfortu osób znajdujących się w budynku.

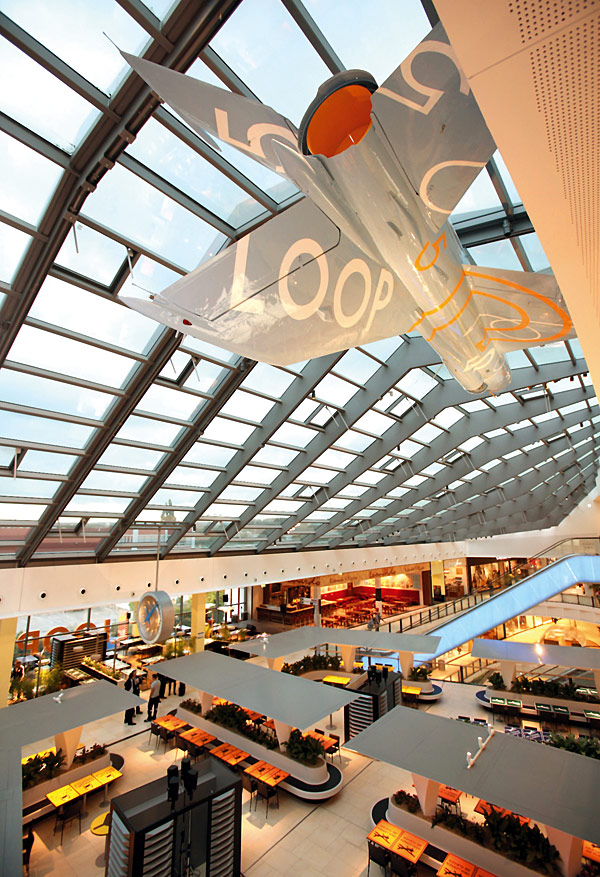

Dach nad częścią gastronomiczną centrum handlowego Loop5 (fot. D+H)

System wentylacji i oddymiania

Zastosowanie nowoczesnych rozwiązań firmy D+H pozwoliło stworzyć system wentylacji oraz oddymiania, który w razie pożaru szybko i skutecznie odprowadzi dym i szkodliwe gazy, powstałe w wyniku działania ognia. Osiągnięto to poprzez zamontowanie w 90 spojlerach dachowych aż 180 napędów, kontrolowanych przez pięć central oddymiania RZN43xx-E. Ze względu na duże rozmiary i wagę pojedynczego okna (1,5 m x 1,5 m powierzchni i 150 kg wagi), użyte napędy muszą wykazywać się wyjątkowo dużą siłą ściskania i ciągnięcia, dlatego też zdecydowano się na napędy zębatkowe ZA 85 firmy D+H, które dysponując siłą aż 1500 N, bez problemu radzą sobie z nawet najbardziej wymagającymi oknami. Dodatkowo, systemy napędów ZA mają możliwość indywidualnego programowania funkcji wentylacji, zapewniając duży komfort dzięki bardzo cichej pracy i niskiemu zapotrzebowaniu na energię.

Dwa obszary pasaży handlowych są oświetlone światłem naturalnym
przenikającym przez jasny szklany dach (fot. D+H)

System Lift Smoke Control Premium

Jednak same napędy okienne umieszczone w przeszklonym dachu budynku
Loop5 nie wystarczą, by mówić o kompleksowym zabezpieczeniu w przypadku pożaru. Projektując system oddymiania, specjaliści z firmy D+H uwzględnili również instalacje dźwigowe. Windy zabezpiecza aż jedenaście systemów Lift Smoke Control Premium, które zapewniają stałą kontrolę powietrza i oddymianie szybów. Zastosowanie dodatkowej czujki dymu na głównym poziomie ewakuacyjnym windy, przewiduje alternatywny poziom ewakuacyjny. Takie rozwiązanie gwarantuje, że w przypadku pożaru kabina dźwigu zjedzie na bezpieczny poziom. Dzięki integracji systemów LSC Premium z systemem sterowania, reakcja na ewentualne zagrożenie jest niemal natychmiastowa, co w przypadku zamkniętych przestrzeni jest wyjątkowo ważne dla potrzeb ewakuacji.

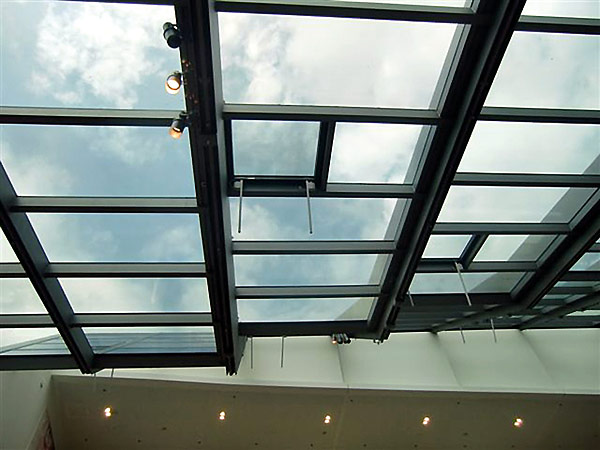

90 okien, z których każde jest wyposażone w dwa napędy zębatkowe
ZA 85 firmy D+H, gwarantuje bezpieczne oddymianie w razie pożaru (fot. D+H)

Podsumowanie

Projektując centrum handlowe Loop5 postawiono na perfekcję, zarówno w wyglądzie jak i w kwestiach zabezpieczeń przeciwpożarowych. Dzięki zastosowaniu rozwiązań systemowych firmy D+H, budynek centrum handlowego Loop5 pozwala nie tylko cieszyć się pięknem architektury współczesnej, ale również daje poczucie bezpieczeństwa. A przecież to właśnie połączenie tych dwóch cech jest często nadrzędnym celem przyświecającym architektom.

Opracowano
na podstawie mate riałów
firmy D+H
