System preizolowanych przewodów Armaflex DuoSolar firmy Armacell powstał z myślą o solarnych instalacjach podgrzewania wody. Rozwiązanie minimalizuje straty energii oraz zapewnia ochronę zarówno przed promieniowaniem UV jak i uszkodzeniami mechanicznymi – przyczyniając się do długotrwałej bezawaryjnej eksploatacji systemu solarnego.

Podczas planowania instalacji słonecznego ogrzewania wody ważnym elementem są przewody łączące kolektor ze zbiornikiem. Ich nieprawidłowa izolacja może prowadzić, zwłaszcza w zimie, do znacznych strat energii, przez co woda nie uzyska wymaganej temperatury i konieczne będzie jej dodatkowe podgrzanie. Dodatkowo istotne jest zabezpieczenie przewodów przed czynnikami mechanicznymi i wpływami środowiska.

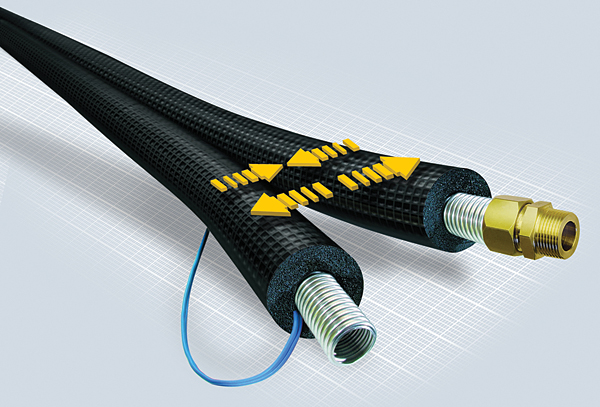

Materiał izolacyjny systemu Armaflex DuoSolar pokryty jest folią poliolefinowo-kopolimerową. Pod izolacją rury powrotu umieszczony jest przewód elektryczny o odporności cieplnej do 180^oC

Straty ciepła

Preizolowany system Armaflex DuoSolar firmy Armacell jest rozwiązaniem pozwalającym zminimalizować straty energii podczas transportu elementu ogrzewającego z kolektora do zbiornika. Dwie preizolowane rury, zasilania i powrotu, pokryte są mikrokomórkową izolacją HT/Armaflex, charakteryzującą się bardzo niskim współczynnikiem przewodzenia ciepła równym 0,038 W/(m*K). Takie parametry izolacyjne pozwalają zatrzymać w instalacji energię „uciekającą” podczas transportu. Jest to o tyle istotne, że część rur biegnie bardzo często na zewnątrz budynku, przez co są one wystawione na działanie niskich temperatur. Bez odpowiedniego zabezpieczenia płynąca przewodami mieszanina wody z glikolem ulega oziębieniu.

Budowa

W nowym rozwiązaniu firmy Armacell materiał izolacyjny pokryty jest folią poliolefinowo-kopolimerową, co dodatkowo chroni rury zarówno przed szkodliwym promieniowaniem UV, jak i przed uszkodzeniami mechanicznymi, które mogą być powodowane np. przez ptaki. Pod izolacją rury powrotu umieszczony jest przewód elektryczny o odporności cieplnej do 180oC, umożliwiający podłączenie czujnika temperatury bez konieczności prowadzenia dodatkowego okablowania. Ponadto rury Armaflex DuoSolar wyposażono w opatentowaną technologię warstwy klejącej „join-split”, pozwalającą na łatwe łączenie i rozłączanie przewodów.
Preizolowane systemy Armaflex DuoSolar dostępne są w dwóch wersjach: miedzianej, zgodnej z normą EN1057, oraz ze stali nierdzewnej X2CrNiMo17122 (tab. 1). Armaflex DuoSolar CU przeznaczona jest głównie do nowych projektów. W przypadku większych lub trudno położonych rozwiązań dobrze sprawdza się wersja Armaflex DuoSolar VA. Wysoka elastyczności rur w tym wykonaniu pozwala na nawet mocne zgięcie przewodów, bez ryzyka deformacji ich średnicy. Dodatkowo karbowana powierzchnia przewodu znacząco ułatwia zamontowanie złączek, zarówno tych tradycyjnych, jak i specjalnych złączek Armacell.

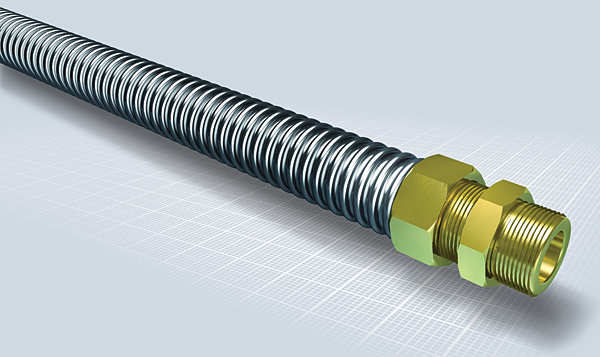

Jako uzupełnienie specjalnej konstrukcji przewodów firma Armacell opracowała dedykowany dla rozwiązania system złączek

Łączenie przewodów

Jako uzupełnienie specjalnej konstrukcji przewodów Armaflex DuoSolar firma Armacell opracowała system połączeń dedykowany dla tego właśnie typu rur. Wszystkie elementy są do siebie dopasowane, co sprawia, że ich montaż przebiega bezproblemowo i nie wymaga użycia dodatkowych narzędzi. Uzyskane połączenie jest trwałe i szczelne przez długi okres, nawet po jego powtarzalnym łączeniu i rozłączaniu. Dodatkowo, wbudowana w złączkę blokada mechanizmu chroni rurę przed skręceniem podczas łączenia, co znacznie zmniejsza ryzyko uszkodzenia instalacji podczas montażu.

Opracowano
na podstawie materiałów
firmy Armacell
